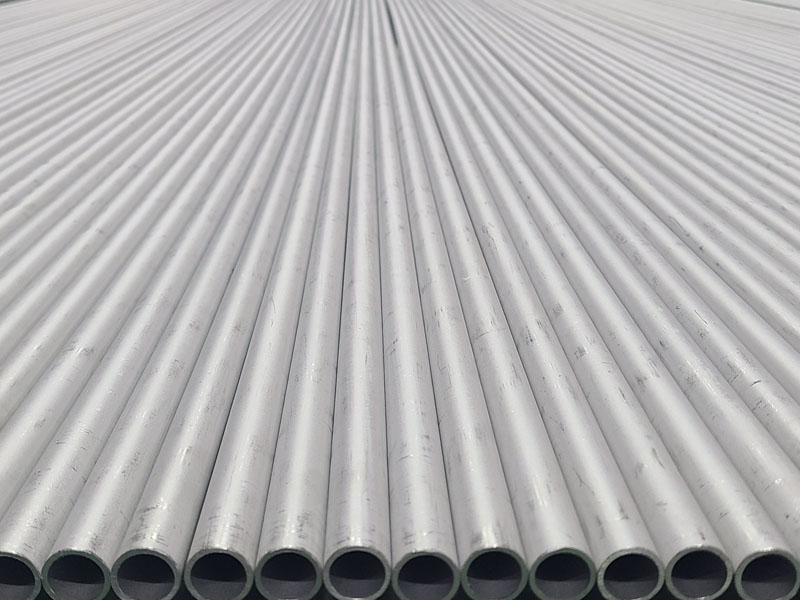

不銹鋼換熱器管的制造過程需對全流程關(guān)鍵環(huán)節(jié)進(jìn)行嚴(yán)格把控：

從原料端開始，需精準(zhǔn)控制不銹鋼坯料的成分，確保鉻、鎳、鉬等合金元素含量符合對應(yīng)牌號標(biāo)準(zhǔn)（如 304 需鉻 18.00%-20.00%、鎳 8.00%-11.00%），同時嚴(yán)格限制硫、磷等雜質(zhì)含量（通常要求≤0.03%），避免雜質(zhì)導(dǎo)致管材焊接性能下降或出現(xiàn)晶間腐蝕隱患，原料入廠前需通過光譜分析、化學(xué)成分檢測等手段驗證，確保材質(zhì)真實性。

進(jìn)入成型環(huán)節(jié)，無論是熱軋穿孔制管還是冷拔冷軋成型，都需控制好工藝參數(shù)以保證尺寸精度：外徑偏差需控制在±0.1mm以內(nèi)，壁厚均勻度偏差不超過標(biāo)準(zhǔn)值的10%，避免因壁厚不均導(dǎo)致后續(xù)使用中局部應(yīng)力集中、換熱效率失衡；同時需監(jiān)控成型過程中的變形速率與溫度，防止過度加工造成管材力學(xué)性能劣化，比如冷拔時若變形量過大，易使管材出現(xiàn)加工硬化，需通過中間退火工藝恢復(fù)韌性，退火溫度需精準(zhǔn)控制在 1050-1100℃，保溫時間根據(jù)管徑調(diào)整，確保組織均勻。

焊接環(huán)節(jié)（針對焊管）是質(zhì)量控制的重點，需采用 TIG 焊（鎢極惰性氣體保護(hù)焊）等高精度焊接工藝，控制焊接電流、電弧電壓與焊接速度的匹配，確保焊縫熔深充足、無氣孔、夾渣或裂紋等缺陷。焊縫若存在缺陷，會成為腐蝕起點，在換熱器的冷熱交替環(huán)境中極易發(fā)生泄漏；焊接后需進(jìn)行渦流檢測或射線探傷，對焊縫質(zhì)量 100% 篩查，同時通過固溶處理消除焊接熱影響區(qū)的應(yīng)力，防止晶間腐蝕產(chǎn)生。

熱處理環(huán)節(jié)直接影響管材的最終性能，需根據(jù)牌號特性制定工藝：如 316L 需經(jīng)過 1050-1150℃的固溶處理，快速冷卻（如水冷）以抑制碳化物析出，保證其耐蝕性；而用于高溫場景的 321 不銹鋼，需控制穩(wěn)定化處理溫度（850-900℃），確保鈦元素充分與碳結(jié)合，避免高溫下碳與鉻結(jié)合導(dǎo)致貧鉻區(qū)。熱處理后需檢測管材的力學(xué)性能，確?？估瓘?qiáng)度、屈服強(qiáng)度及伸長率符合設(shè)計要求，比如 304 不銹鋼換熱器管的抗拉強(qiáng)度需≥515MPa，屈服強(qiáng)度≥205MPa。

表面處理與潔凈度控制同樣關(guān)鍵，需通過酸洗、鈍化工藝去除管材表面的氧化皮與油污，形成均勻的鈍化膜（厚度通常 5-10μm），增強(qiáng)耐蝕性；內(nèi)壁需進(jìn)行拋光處理，控制表面粗糙度 Ra≤0.8μm，粗糙度過高會導(dǎo)致介質(zhì)中的雜質(zhì)附著結(jié)垢，降低換熱效率，甚至引發(fā)局部腐蝕；最后成品需經(jīng)過水壓試驗（試驗壓力為設(shè)計壓力的 1.5 倍），確保無泄漏，同時進(jìn)行外觀抽檢，排除表面劃痕、凹陷等影響使用的缺陷，全過程需做好工藝參數(shù)記錄與質(zhì)量追溯，確保每一根管材都符合換熱器的工況使用要求。
